在石籠網、格賓網、雷諾護墊中M6、M8、M10分別代表什么意思
時間:2022-12-4 9:15:00

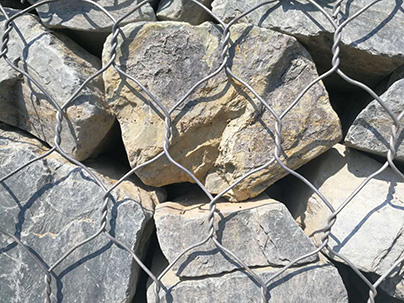

在石籠網、格賓網、雷諾護墊中經常使用M6、M8、M10來表示網孔的大小，M后面的數字越大，代表的網孔也就越大。M6代表的網孔為60mm×80mm，網孔間相鄰兩根鋼絲絞合部分的垂直距離為60mm，垂直于此線段距離的對角距離為80mm；M8代表的網孔為80mm×100mm，80mm和100mm代表的方向也與M6相同；M10代表的網孔為100mm×120mm，100mm和120mm代表的距離也分別是相鄰絞合長度間的距離和垂直于這一距離的網孔的對角線之間的距離。
很多情況下，雷諾護墊、格賓網、固濱籠、綠濱墊、格賓石籠等都統稱石籠網，而在石籠網領域內M就代表著網孔，M后面的數字代表著網孔的絞合長度之間的距離，而與絞合長度相對應的數值也是比較固定的，通常情況下，6代表的是6cm，網孔相鄰絞合部分的距離是6cm，與之對應的數字是8，代表著對角長度為8cm。其實，不管是M6、M8或者M(jìn)10，實際的網孔也并不是6cm、8cm、10cm，而往往要超過這個網孔，因?yàn)榫W(wǎng)孔允許偏差的緣故，沒有人去故意做小，因此這樣的成本要高，所以，機械設計的時候就把這個網孔偏差考慮進去了，制作出來的網孔根據偏差要求的不同，與規定數值稍大。
拿M6來講，根據EN10223-3的要求，網孔偏差為M（+16%，-4%），這是對于網孔相鄰絞合的直線距離的一個允許偏差范圍，在這一允許偏差標準下，其實際值通常為7.2cm，而對于編織方向的網孔則沒有規定；根據YB/T4190-2018標準，垂直于絞合方向的相鄰絞合間的距離應不超6.8cm，廠家在生產中，M6實際數值應為6.6cm，對于編織方向也是沒有規定；在CECS353:2013標準中，M6網孔偏差為垂直于絞合方向±5%，絞合方向的對角距離偏差為±10%。
對于M8，根據EN10223-3的要求，網孔偏差為M（+16%，-4%），同樣是對于網孔相鄰絞合的直線距離的一個允許偏差范圍，在這一允許偏差標準下，其實際值通常為9.2cm或者9.4cm；根據YB/T4190-2018標準，按要求相鄰絞合間的距離不能超過9cm，廠家在生產中，M8實際數值應為8.8cm；在CECS353:2013標準中，M8網孔偏差為垂直于絞合方向±5%，絞合方向的對角距離偏差為±10%。、
關于M10，根據EN10223-3的要求，網孔偏差為M（+16%，-4%），只是對于相鄰絞合間的距離的一個允許偏差，在這一允許偏差標準下，其實際值通常為11.6cm；根據YB/T4190-2018標準，廠家在生產中，M10實際數值應為11.2cm；在CECS353:2013標準中，M10網孔偏差為相鄰絞合間±5%，絞合方向的對角距離偏差為±10%。
